Wechselwirkungen von Prozessvariation und Werkzeugdesign auf Clinchverbindungen

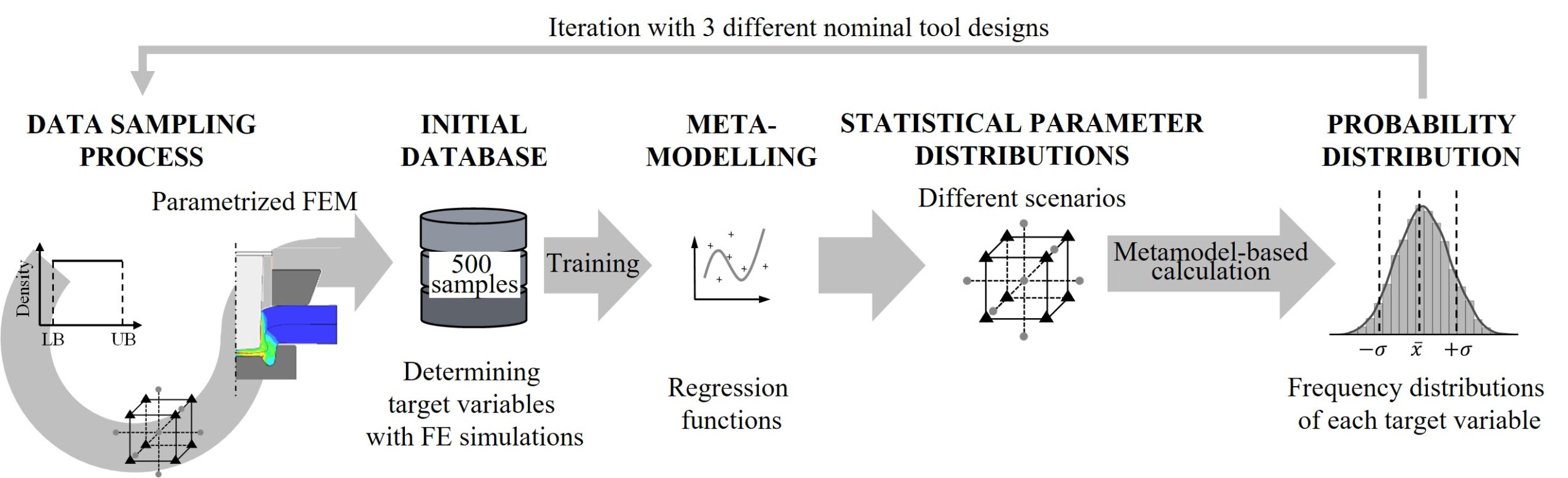

Die virtuelle Auslegung von Clinchverbindungen basiert meist auf der Annahme idealer Randbedingungen, die die Realität nicht vollständig wiedergeben. Dadurch ist eine zuverlässige Vorhersage der real zu erwartenden Clinchpunkteigenschaften bislang nicht möglich. In der neuesten Veröffentlichung des KTmfk wird daher eine Meta-Modell-basierte Methode vorgestellt, die eine schnelle Vorhersage von Clinchpunkteigenschaften unter Berücksichtigung unvermeidbar streuender Prozessparameter sowie dem nominalen Clinch-Werkzeugdesign ermöglicht. Daraus ergibt sich, dass das Werkzeug bereits erheblichen Einfluss auf die Streuungen der Clinchpunkteigenschaften unter Berücksichtigung realer Randbedingungen hat. Zur Sicherstellung der Qualität ist somit eine simultane Werkzeuggestaltung und Abweichungsbetrachtung zu empfehlen.
Link zum Beitrag: https://doi.org/10.1177/09544089241259347
